RX型墊片RX型RTJ環墊圈制造符合API 6A和ASME B16.20標準,適合API 6 B和ASME / ANSI B16.5法蘭。RX型是一個壓力能量適應的標準R型墊圈。RX型的設計以適應同一個標準的R槽設計,使得接合互換。修改后的設計使用壓力能量影響,提高了系統內部壓力,增加密封的效率。壓力:2000 - 5000 PSI

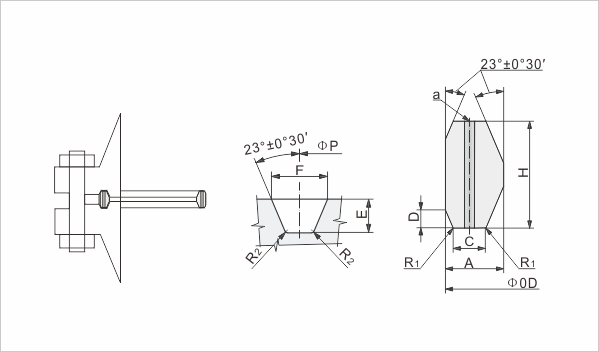

公差:(mm)A *(環的寬度)+ 0.20,-0.000h(環的高度)+ 0.20,-0.000外徑(外徑)+ 0.5,-0.00023 *(角)1/2°*寬度公差為0.008英寸。“A”和高度“H”是允許的,只要寬度或高度的變化在整個圓周上不超過0.004英寸。
注 1:
壓力通道孔說明在環式接頭截面保證均衡的壓力可能會被困在槽,它是在環rx82通過rx91只??椎闹行木€應位于“C”(寬平)的中點??字睆綉?yīng)為A。
環號
PRESSLURE ALASSES, API 6B
中心徑
P
外直徑
0D
環寬
A
環高
H
重量
Ibs.
720-960and
2000[Note(1)]
2900[Note(1)]
3000
5000
Rx20
1 1/2
-
68.26
76.20
8.73
19.05
0.527
Rx23
2
82.55
93.27
11.91
25.40
1.15
Rx24
95.25
105.97
1.33
Rx25
3 1/8
101.60
109.54
1.42
Rx26
2 1/2
111.92
1.50
Rx27
107.95
118.27
1.73
Rx31
3
123.83
134.54
1.91
Rx35
136.53
147.24
2.09
Rx37
4
149.23
159.94
2.27
Rx39
161.93
172.64
2.54
Rx41
5
180.98
191.69
2.72
Rx44
193.68
204.39
2.96
Rx45
6
211.14
281.85
3.66
Rx46
222.25
13.49
28.58
8.56
Rx47
8(2)
228.60
245.27
19.84
41.28
3.79
Rx49
8
269.88
280.59
5.36
Rx50
283.37
16.67
31.75
4.56
Rx53
10
323.85
334.57
6.45
Rx54
337.34
Rx57
12
381.00
391.72
26.40
Rx63
14
419.10
441.72
26.99
50.80
6.63
Rx65
16
469.90
480.62
9.39
Rx66
483.39
7.52
Rx69
18
533.40
544.12
20.14
Rx70
550.07
11.63
Rx73
20
584.20
596.11
22.10
Rx74
